一、结构与基础运动原理

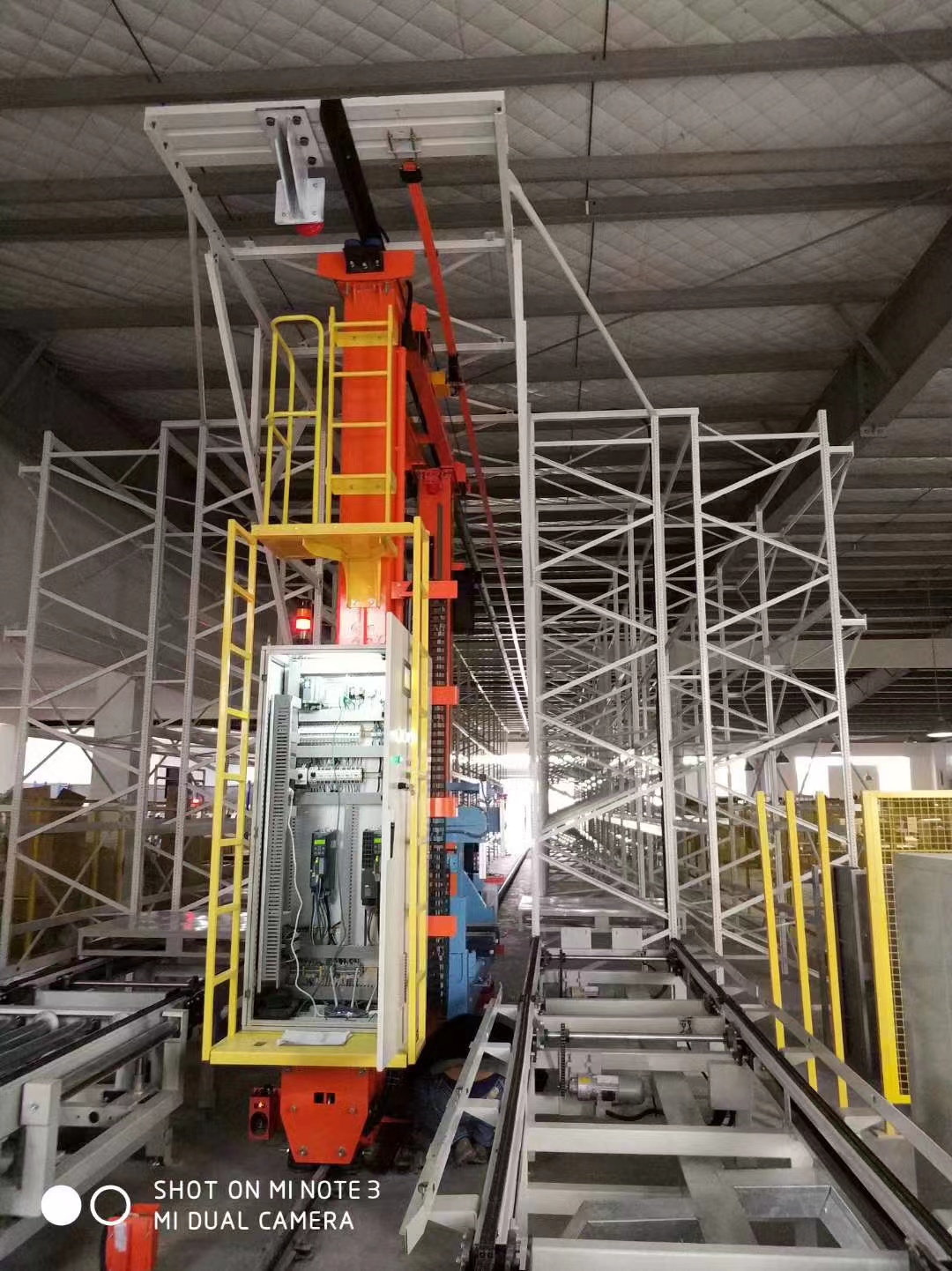

堆垛机主要由行走机构、提升机构、载货台和货叉等部分组成。

行走机构通常由电机、减速机、驱动轮、导向轮和行走轨道等构成。电机通过减速机将动力传递给驱动轮，驱动轮在行走轨道上滚动，带动堆垛机沿巷道前进或后退。导向轮则沿着轨道侧面滚动，确保堆垛机行走的稳定性和直线性。

提升机构负责载货台的垂直升降。一般是由卷扬机或链式提升装置实现。在卷扬机式提升中，电机驱动卷筒旋转，通过钢丝绳牵引载货台沿着安装在货架立柱或单独结构上的导轨上升或下降。链式提升则是利用链条与链轮的啮合，由电机带动链条运动，实现载货台的垂直位移。

载货台是承载货物的平台，其结构牢固且具备与货叉等装置的连接接口。货叉安装在载货台上，是实现货物存取的直接执行部件。货叉的伸缩动作由电机和传动机构驱动，可以伸进或退出货架上的货位，将货物托起或放下。

二、控制系统原理

堆垛机的高精度定位是其准确存取货物的中心。控制系统通过多种传感器实现这一目标。编码器安装在行走和提升机构的电机轴或传动部件上，实时反馈行走和提升的距离信息。同时，激光测距传感器向周围的反射板或特定目标发射激光束，通过计算激光往返时间来精确测量堆垛机与目标的距离，对编码器数据进行校准和补充。惯性导航系统也参与其中，利用加速度计和陀螺仪测量堆垛机的加速度和角速度，进一步优化定位精度。这些数据在控制系统中经过复杂的算法处理，确保堆垛机能够准确地到达指定的货架位置。

控制系统根据仓库管理系统（WMS）或其他上层指令来规划堆垛机的运行路径和动作顺序。当接收到取货指令时，控制系统首先确定货物所在的货架坐标，然后驱动行走机构和提升机构将载货台和货叉移动到目标位置。接着，控制货叉伸出，托起货物，再将载货台提升或下降到合适高度（如果需要），驱动行走机构将货物运送到指定的出货点。在存放货物时，流程相反，先将载货台移动到目标货架位置，然后控制货叉将货物放入货位。整个过程中，控制系统会实时监测各个机构的运行状态，确保动作的准确性和安全性。

三、与外部系统的交互原理

堆垛机通过网络通信接口与仓库管理系统相连。仓库管理系统负责管理整个仓库的货物信息、库存状态和出入库任务。当有新的出入库任务生成时，仓库管理系统将任务指令发送给堆垛机的控制系统。堆垛机完成任务后，会将任务执行情况（如是否成功、是否有异常等）反馈给仓库管理系统，实现信息的实时更新和交互。

在复杂的物流系统中，堆垛机还需要与输送机、自动导引车（AGV）等其他物流设备协同工作。这种协同工作通过统一的控制系统和通信协议来实现，确保货物在不同设备之间的顺畅流转，提高整个物流系统的效率。

总之，堆垛机通过其精巧的结构设计、精确的控制系统以及与外部系统的良好交互，实现了在立体仓库中高效、准确地完成货物的自动化存取，为现代仓储物流行业的发展提供了强大的技术支撑。
